NE50传动链轮介绍

NE50传动链轮是NE50板链斗式提升机上专用传动链轮，安装在头部箱体主轴上，为传动大链轮、传动小链轮一套，小链轮安装在减速机上。之间通过链条传动。

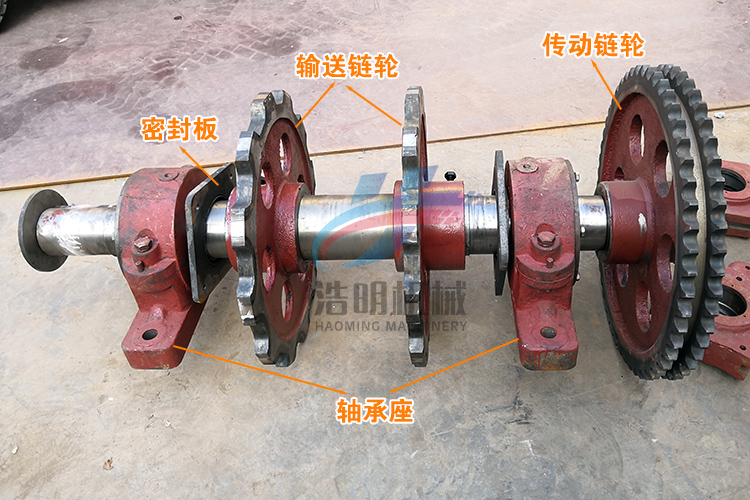

美彩国际 上图是NE50斗式提升机头部链轮总成，包括输送链轮、轴承座、密封板、传动链轮、主轴等部分，传动大链轮是装在主轴上，传动小链轮装在减速机上。

NE50传动链轮尺寸

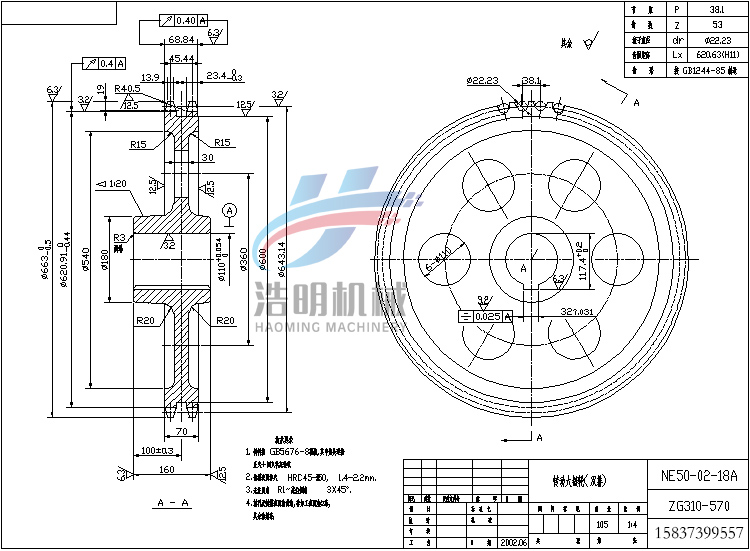

NE50传动大链轮为24A-2-53Z，53齿，外径663mm，内孔110mm；传动小链轮24A-2-17齿，外径249mm，内孔根据减速机型号加工。

NE50传动链轮材质

美彩国际 斗式提升机的链轮、传动链轮均为铸钢材质，材料ZG310-570。铸件按GB5676-86验收，其中热处理按正火+回火状态验收，

齿槽表面淬火HRC45-50，深.1.4-2.2mm 其中热处理按正火+回火状态验收；

美彩国际 为同步要求，键槽需开在齿形正中；
